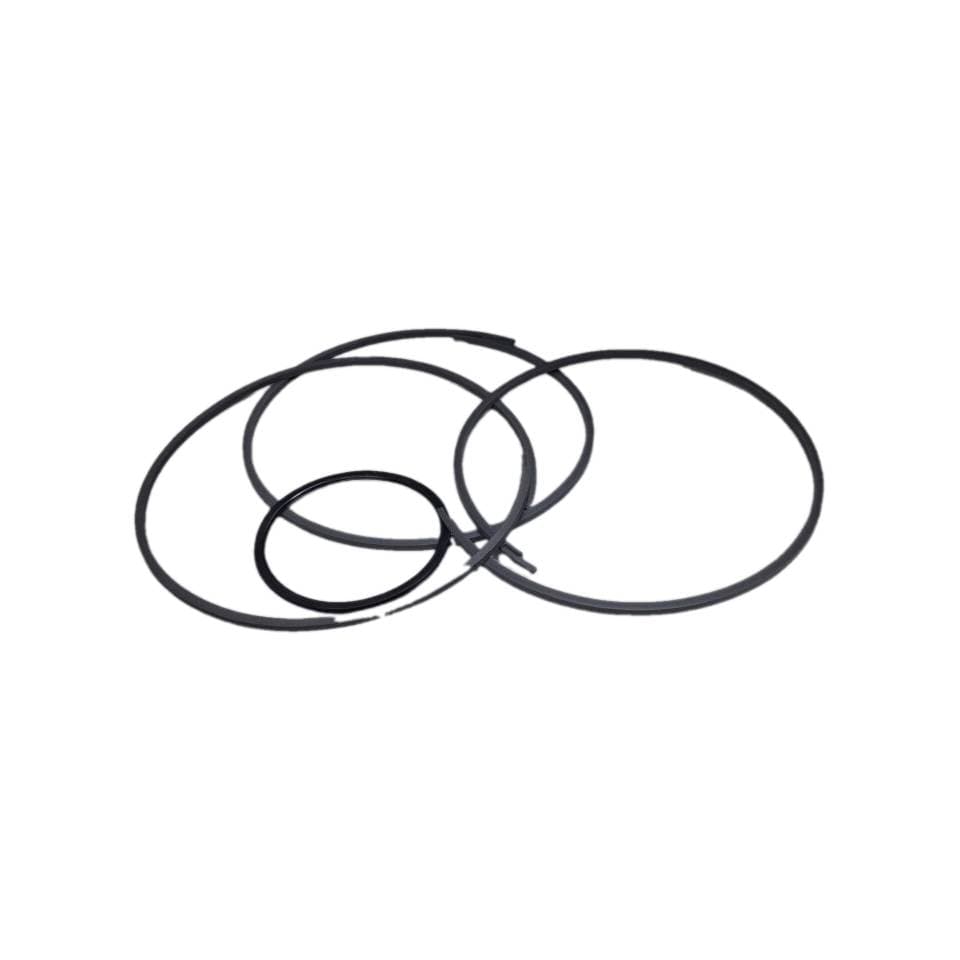

کیت تعمیر جزئی گیربکس CVT-019 (تیگو 5 و خودروهای سازگار)

کیت تعمیر گیربکس CVT-019 تیگو ۵ (minor repair kit) Aisin K310

ست سیل، گسکت، اورینگ و فیلتر برای سرویس جزئی بدون overhaul کامل

کیت تعمیر گیربکس CVT-019 تیگو ۵ یک minor repair kit است که برای سرویس‌های میانی این گیربکس Aisin K310 طراحی شده، نه برای overhaul کامل. این کیت شامل گسکت کارتر روغن، ست اورینگ valve body، lip seal سرشفت ورودی و خروجی، metal-clad seal دیفرانسیل و فیلتر داخلی روغن است. هدف این کیت بازگرداندن آب‌بندی گیربکس پس از باز کردن کارتر برای تعویض فیلتر، رفع نشتی روغن یا تعمیر valve body بدون نیاز به جدا کردن belt و pulley است.

این کیت روی سه خودروی متعلق به خوشه CVT-019 قابل استفاده است: چری تیگو ۵ مدل ۱۳۹۳ به بعد مدیران خودرو، چری آریزو ۵ مدل ۱۳۹۵ به بعد و چری X33 New چری. تفاوت کلیدی minor repair kit با overhaul kit در این است که minor kit فاقد friction plate، steel plate، تسمه فولادی Bosch و کیت پیستون است و فقط مواد آب‌بندی مصرفی را پوشش می‌دهد. توصیه استاندارد فاصله استفاده، همراه تعویض روغن در ۶۰ هزار کیلومتر یا در صورت رفع DTC مربوط به فشار خط و باز کردن valve body است. علائمی که نیاز به این کیت را نشان می‌دهند شامل نشتی روغن ATF از کارتر یا سرشفت، آلودگی فیلتر داخلی پس از ۶۰ هزار کیلومتر، DTC P0741, P0746, P0894 که نیاز به تمیزکاری valve body دارد و کاهش فشار خط است. روغن مرجع این گیربکس Aisin CVT Fluid TC است (نه Dexron VI، فرمول CVT با ATF معمولی متفاوت است). ظرفیت روغن کل گیربکس حدود ۷ لیتر است، که ۴ تا ۵ لیتر در سرویس drain-and-fill جابه‌جا می‌شود. بر اساس تجربه گیربکس مال، این کیت قبل از هر بار باز کردن کارتر باید آماده باشد، چون اورینگ‌های قدیمی پس از باز شدن قابل استفاده مجدد نیستند.
